獸用全自動生化分析儀的光路系統介紹
加入時間：2012-08-22 16:13:02 當前新聞點擊率：5147
臨床生化分析儀和獸用全自動生化分析儀的光路系統是一樣的，下面是獸用全自動生化分析儀的光路系統的具體分析。

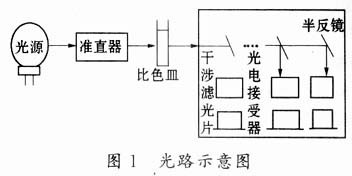

獸用全自動生化分析儀主要是將顯色試劑和動物的血液標本按照一定的比例混合，混合液被放置在恒溫比色皿中孵育，并連續測量它的特定波長光的吸光度，最后根據吸光度的值確定所需測量物質的濃度。這種醫療器械的光路系統如圖1所示。
.jpg) 光源發出的光線經過準直器準直后，入射到比色皿上，透過溶液進入45°半反鏡，一部分光線經反射進入干涉濾光片，由干涉濾光片變成單色光，入射到光電接受器；另一部分光折射后進入下一級，依次類推，一共八級。
獸用全自動生化分析儀光源選用50W12V石英玻璃鹵素燈，準直后變成3mm×4mm平行光，采用分立式、6mm光徑、立方體結構、透紫外線有機玻璃比色皿杯，比色皿要求均勻一致，透光孔不能有任何劃痕，精確的120等分碼盤透光槽對準比色皿的中間位置，保證讀數采樣點在比色皿的正中間；比色盤一圈共放置120只比色皿，最小比色溶液量為180ul。它的優點是不存在交叉污染（流動比色皿存在交叉污染），試劑用量省。
考慮到比色轉盤在轉動時的比色速度，我們采用靜態的八路分光系統，應用進口的濾光片和光電接受器一體封裝的元件，測試波長分別為340、380、405、500、510、546、578、630，光譜半寬度小于10nm，這樣可以一次采集八個波長的數據而不用任何機械運動，克服了某些進口產品比色盤轉動，濾光輪也要轉動的缺陷，保證了獸用全自動生化分析儀的測量精度。
|
